　　地质雷达工作原理

　　探地雷达（Ground Penetrating Radar，简称GPR），也称地质雷达，是利用一定频率的电磁波来确定地下介质分布的一种地球物理方法。地质雷达在超前地质预报中可用于探测断层、溶洞和空洞等不良地质体。

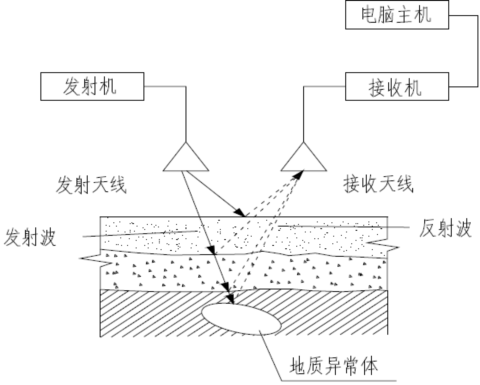

　　探地雷达的基本原理如下图所示。发射天线将高频短脉冲电磁波定向送入地下，电磁波在传播过程中遇到存在电性差异的地层或目标体就会发生反射和透射，接收天线收到反射波信号并将其数字化，然后由电脑以反射波波形的形式记录下来。对所采集的数据进行相应的处理后，可根据反射波的传播时间、幅度和波形，判断地下目标体的空间位置、结构及其分布特征。

地质雷达探测原理示意图

　　实测时将雷达的发射天线和接收天线密贴于隧道掌子面表面，电磁波通过天线进入掌子面围岩中，遇到有不同的围岩、围岩中节理、断层、水等产生反射，接收天线接收到反射波，测出反射波的入射、发射双向走时，即可计算出反射波走过的路程长度，从而求出天线距反射面的距离。

　　注意事项

　　检测时采用人工控制移动天线，将雷达的发射和接收天线密贴于掌子面表面，对掌子面围岩进行人工点测，支撑天线的器材选用绝缘材料，天线操作人员不能佩戴含有金属成分的物件。
